Uppdraget omfattade integration av ett nytt batterilager med befintlig elanläggning och styrsystem i Gåshaga, Lidingö, Stockholms län. Förstudien inkluderade inventering av ställverk, befintliga skydd och lastprofiler samt genomgång av drift- och elscheman. Målet var att möjliggöra topplastkapning, säkra utvalda prioriterade laster vid nätstörning och skapa förutsättningar för optimerad energianvändning utan att störa pågående verksamhet. En särskild avbrottsplan upprättades tillsammans med fastighetsdriften för att samordna fönster för avställning och återinkoppling.

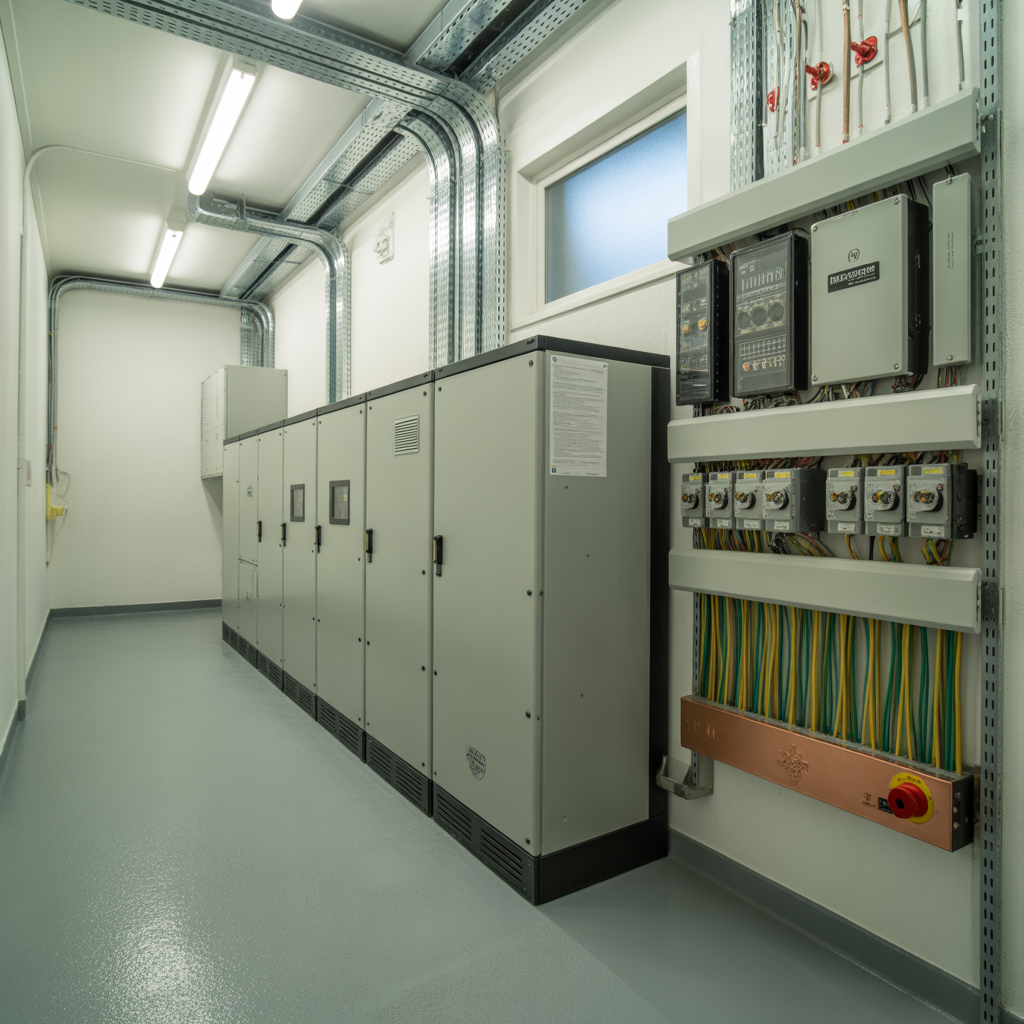

Projekteringen omfattade kortslutnings- och selektivitetsberäkningar, dimensionering av kablage och skydd, samt gränssnitt mot befintligt styrsystem via Modbus TCP/IP. Batterilagret placerades i ett ventilerat teknikrum med brandteknisk avskiljning, nödstoppsfunktion och tydlig varselmärkning. På DC-sidan installerades säkringar och lastfrånskiljare anpassade för likström, och på AC-sidan anpassades skydden för att hantera övertoner och återkopplad effekt från växelriktare; jordfelsbrytare av typ B användes där så krävdes. Kablage utfördes med halogenfria, PEX-isolerade ledare och jordning/potentialutjämning förstärktes med separat kopparskena. EMC-hänsyn togs genom kabelseparering mellan stark- och svagström samt skärmade signalledningar. Energimätare installerades för att logga flöden till/från batteriet och för att stödja den valda styrstrategin.
Montaget delades upp i etapper och genomfördes under kontinuerlig egenkontroll enligt kontrollplan. Lås- och märksystem för avstängning användes, spänningslöshet verifierades och arbeten dokumenterades löpande. Idrifttagningen följde en provningsplan med isolationstest, loop- och jordtagsmätning, kontroll av skyddsinställningar samt termografering under last. Funktionsprover utfördes för laddning/utladdning, topplastkapning och felhantering, och kommunikationen mot styrsystemet verifierades punkt för punkt inklusive larm, mätvärden och manöverkommandon. Efter godkända tester överlämnades relationshandlingar, inställningslistor, drift- och underhållsinstruktion samt riskbedömning. Slutlig genomgång hölls med fastighetsdrift där rutiner för normaldrift och manuell frånkoppling repeterades.
