Installation av FTX-ventilation och mekanisk värmeväxling i Gåshaga, Lidingö

Så utfördes installationen av FTX och värmeväxling

Uppdraget i Gåshaga på Lidingö omfattade installation av ett komplett FTX-ventilationssystem med mekanisk värmeväxling i en 1,5-plans suterrängvilla. Kunden efterfrågade bättre inomhusluft, minskad fukt i våtrum och jämnare värme i hela huset. Vi inledde projektet med en noggrann förstudie på plats där befintliga förutsättningar kartlades, inklusive tillgängliga schakt, bjälklag, fasadvägar för intag och avluft samt lämplig placering av aggregat och kondensavlopp.

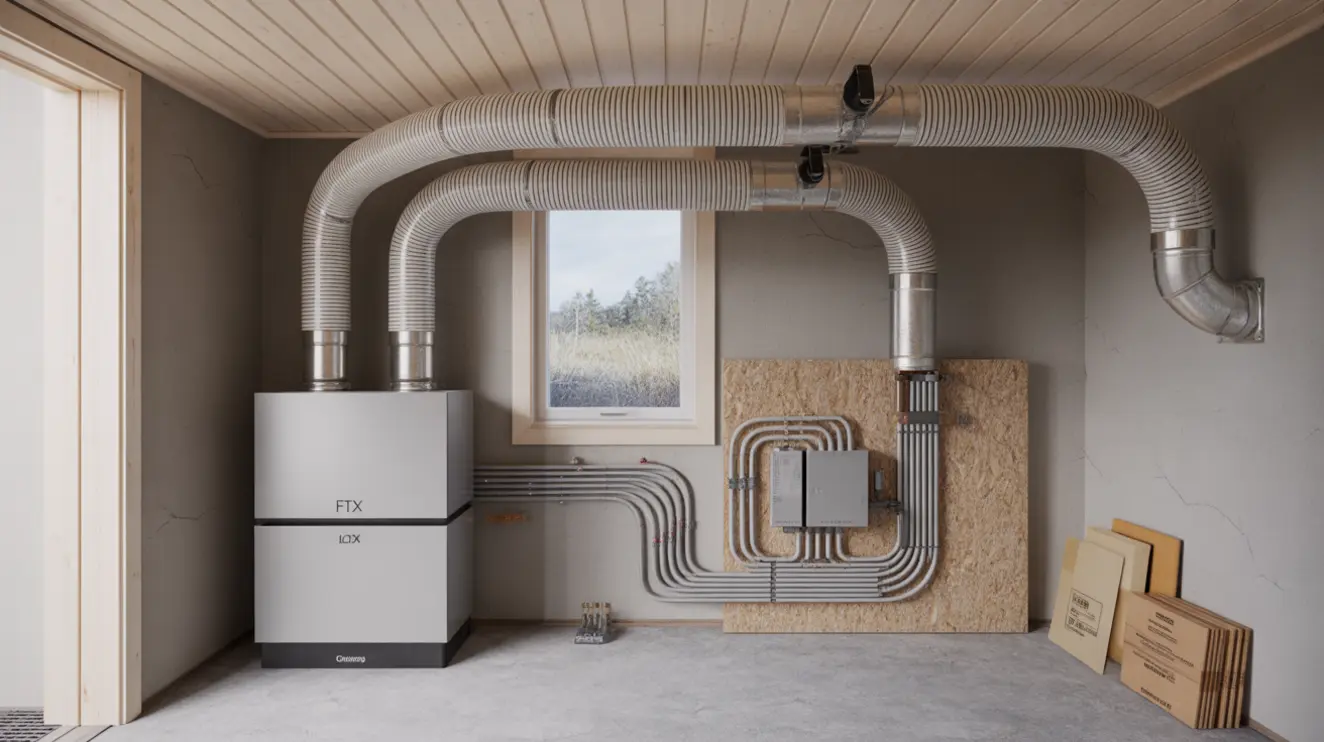

Efter behovsanalys och flödesmätningar projekterade vi systemet enligt gällande branschpraxis. Vi dimensionerade huvudkanaler, beräknade tryckfall och valde ett FTX-aggregat med motströmsvärmeväxlare som gav hög värmeåtervinning och låg ljudnivå. Aggregatet placerades i ett avskilt teknikrum på källarplan, monterades på vibrationsdämpare och försågs med korrekt dimensionerat kondensavlopp med vattenlås. Uteluftsintag och avluft drogs via separata takhuvar i lackerad plåt, och avstånd mellan intag och avluft säkerställdes för att förhindra kortslutning. Genomföringar i klimatskalet tätades och isolerades för att skydda mot fukt och kyla.

Kanalsystemet bestod av förzinkade spiralrör i huvudstråk och ovala kanaler där takhöjden var begränsad. Kalla sträckor kondensisolerades med slutna celler och samtliga skarvar tejpades och tätningsmassades för lufttäthet. Vid bjälklagsgenomföringar användes godkända brandtätningar och i känsliga utrymmen hängdes kanaler i gummiupphängningar för att minimera vibrationer. Ljuddämpare monterades på till- och frånluft nära aggregatet samt före känsliga rum, och flexibla anslutningar användes de sista metrarna till donen för smidig injustering och låg ljudnivå.

Rumsplacerade tilluftsdon installerades i sovrum och vardagsrum, medan frånluftsdon monterades i kök, badrum, WC och tvättstuga. Spiskåpans frånluft behölls separat enligt kundens önskemål och kompletterades med justering för balanserad drift. Don valdes i vit pulverlack och placerades så att de smälte in i interiören. Elanslutning och styr kopplades av behörig elektriker, och fuktstyrning i våtrum samt CO₂-övervakning i vardagsrum integrerades för att ge behovsstyrda luftflöden. Filter i F7-klass på tilluften och grovfilter på frånluften monterades för god filtrering och enkel skötsel.

Vid driftsättning mättes och injusterades luftflöden med kalibrerade instrument. Systemet provkördes i flera driftlägen, funktion på bypass och förvärmning verifierades och ljudnivåer kontrollerades i sovrum under kvällstid. Egenkontroller genomfördes löpande och dokumenterades. Relationen mellan till- och frånluft balanserades för att undvika undertryck och drag. Efter avslutad injustering överlämnade vi relationsritningar, flödesprotokoll och en tydlig skötselpärm med filterrutiner och serviceintervall.

Arbetet genomfördes i etapper för att minska störningar i boendet, och alla gångvägar samt möbler skyddstäcktes. I ett begränsat schakt bakom trappan uppstod en utmaning som löstes med en sektion oval kanal och specialanpassad täcklist som målades in. Installationen avslutades med en gemensam genomgång med kunden, där aggregatets funktion, filterbyten och grundläggande felsökning förklarades. Resultatet blev ett dragfritt inneklimat med stabila fuktnivåer och märkbart jämnare temperatur i hela huset.
